Physique et Chimie : 2ème Année Bac SM-SPC

Séance 24B (Oscillateurs mécaniques – Pendule pesant, simple et de torsion)





Professeur : Mr EL GOUFIFA Jihad



Sommaire



I- Pendule de torsion

1-1/ Moment du couple de torsion

1-2/ Équation différentielle du mouvement

1-3/ Équation horaire du mouvement

II- Pendule pesant

2-1/ Équation différentielle du mouvement

2-2/ Équation horaire du mouvement

III- Pendule simple

3-1/ Équation différentielle du mouvement

3-2/ Équation horaire du mouvement

IV- Oscillations forcées et résonance

4-1/ Définition

4-2/ Exemple d'oscillations forcées

4-3/ Phénomène de résonance

V- Exercices

5-1/ Exercice 1

5-2/ Exercice 2

5-3/ Exercice 3




I- Pendule de torsion



1-1/ Moment du couple de torsion

Le pendule de torsion est constitué d'un fil de torsion, et d'une tige homogène horizontale fixée en son milieu à l’extrémité de ce fil.

Lorsqu’on écarte la tige de sa position d'équilibre et on la libère, elle se met à osciller autour de sa position d'équilibre.

L'action du fil tordu sur la tige est dû à un ensemble de forces auxquelles on associe un couple de forces appelé couple de torsion : Mt=-C.θ

  • Mt : moment du couple de torsion (N.m)
  • C : Constante de torsion (N.m/rad)
  • θ : angle de torsion (rad)





1-2/ Équation différentielle du mouvement

On écarte la tige de sa position d'équilibre d'un angle θm et on la libère sans vitesse initiale :

Le bilan des forces :

P : Le poids de la barre
T : La tension du fil
C : Le couple de torsion

D’après la relation fondamentale de la dynamique on a :

MΔF=JΔ.θ¨MΔP+MΔT+Mt=JΔ.θ¨Mt=JΔ.θ¨-C.θ==JΔ.θ¨θ¨+CJΔθ=0





1-3/ Équation horaire du mouvement

L'équation du mouvement est : θ¨+CJΔθ=0

C’est une équation différentielle linéaire du seconde ordre, sa solution est :

θ=θmcos2πT0t+φ=θmcosω0t+φ

Calcul de T0

θ=θmcosω0t+φθ˙=-θmω0sinω0t+φθ¨=-θmω02cosω0t+φ=-ω02.θω02=CJΔω0=CJΔ=2πT0T0=2πJΔC



II- Pendule pesant



2-1/ Équation différentielle du mouvement

Le pendule pesant, est tout solide mobile autour un axe (), horizontal et fixe ne passant pas par son centre d’inertie.

On écarte le pendule pesant de sa position d'équilibre et on le libère sans vitesse initiale.

Appelons θ l'angle que forme OG avec la ligne verticale passant par O.

Le bilan des forces :

  • P : Le poids de la barre
  • R : La réaction de l’axe

On applique le principe fondamental de la dynamique :

MΔF=JΔ.θ¨MΔP+MΔR=JΔ.θ¨-P.OM=JΔ.θ¨-m.g.d.sinθ=JΔ.θ¨-m.g.d.θ=JΔ.θ¨ sinθθθ¨+mgdJΔθ=0





2-2/ Équation horaire du mouvement

L'équation du mouvement est : θ¨+mgdJΔθ=0

C’est une équation différentielle linéaire du seconde ordre, sa solution est :

θ=θmcos2πT0t+φ=θmcosω0t+φ

Calcul de T0

θ=θmcosω0t+φθ˙=-θmω0sinω0t+φθ¨=-θmω02cosω0t+φ=-ω02.θω02=mgdJΔω0=mgdJΔ=2πT0T0=2πJΔmgd



III- Pendule simple



3-1/ Équation différentielle du mouvement

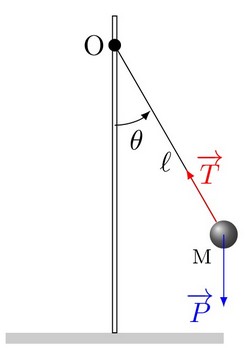

Le pendule simple est une masse ponctuelle fixée à l'extrémité d'un fil sans masse et inextensible, et oscillant sous l'effet de la pesanteur.

Il s'agit du modèle de pendule pesant le plus simple.

Le bilan des forces :

  • P : Le poids de la masse
  • T : La tension du fil

On applique le principe fondamental de la dynamique :

MΔF=JΔ.θ¨MΔP+MΔT=JΔ.θ¨-P.l.sinθ=JΔ.θ¨-m.g.l.θ=m.l2.θ¨ sinθθθ¨+glθ=0





3-2/ Équation horaire du mouvement

II- Pendule pesant



2-2/ Équation horaire du mouvement

L'équation du mouvement est : θ¨+glθ=0

C’est une équation différentielle linéaire du seconde ordre, sa solution est :

θ=θmcos2πT0t+φ=θmcosω0t+φ

Calcul de T0

θ=θmcosω0t+φθ˙=-θmω0sinω0t+φθ¨=-θmω02cosω0t+φ=-ω02.θω02=glω0=gl=2πT0T0=2πlg



IV- Oscillations forcées et résonance



4-1/ Définition

Les frottements agissent sur les oscillations mécaniques et leur mouvement devient amortie, et on peut entretenir leur mouvement en récompensant l'énergie dissipée par une méthode convenable à l'oscillateur.

On lie l'oscillateur avec un appareil qui lui fournit l'énergie nécessaire pour que son mouvement soit entretenu.

Cet appareil s'appelle l'excitateur, c'est un système ayant un mouvement oscillatoire qui impose sa période Te à l'oscillateur qui s’appelle (résonateur) et le mouvement de ce dernier devient forcé.

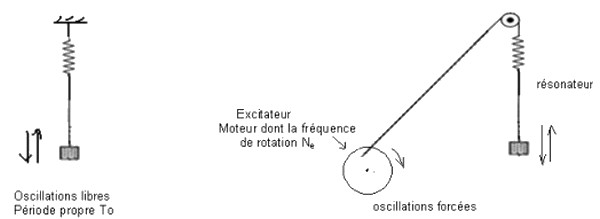

4-2/ Exemple d'oscillations forcées

Dans cet exemple le pendule joue le rôle du résonateur, sa fréquence propre est N0 alors que le moteur joue le rôle de l’excitateur de fréquence Ne.

En liant l’oscillateur mécanique avec le moteur, il s'oblige d'osciller avec une fréquence égale à celle du moteur.

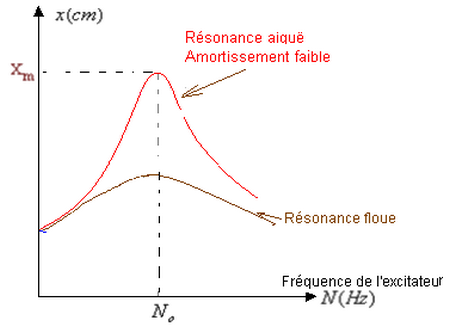

4-3/ Phénomène de résonance

En faisant varier la fréquence du moteur, on obtient la plus grande amplitude du résonateur lorsque la fréquence du moteur (excitateur) est égale à la fréquence propre du pendule élastique (résonateur), on dit qu’il y’a résonance.

À la résonance on a Ne=N0, avec N0=1T0=12πKm

Si l'amortissement est faible, le phénomène de résonance est plus clair (aigu).

Si l'amortissement est fort, le phénomène de résonance est flou.



V- Exercices



5-1/ Exercice 1

Un pendule de torsion est constitué par un fil métallique vertical, fixé à l’une des extrémités un disque horizontal, homogène de masse M=5,60kg et de diamètre d=24cm, l’autre extrémité du fil est étant fixé à un support.

Le système (disque+fil) peut tourner autour d’un axe fixe () matérialisé par le fil métallique.

Lorsqu'on applique une force d’intensité 4,23N et de direction tangente à la gante du disque, ce dernier tourne d’un angle θ=3,34° de sa position d’équilibre stable.

Puis on enlève cette force et on lâche le système sans vitesse initiale.

  1. Calculer la constante de torsion C du fil métallique
  1. En appliquant la relation fondamentale de la dynamique, établir l’équation différentielle du mouvement du système.

La solution de l’équation différentielle s’écrit de la forme suivante : θ(t)=θmcos (2πT0t + φ0)

  1. Déterminer l’expression de la période propre T0 des oscillations et la fréquence f0 et les calculer.
  1. Écrire l’équation horaire du mouvement θ(t).
  1. Quelle est la nature de ce mouvement ?





5-2/ Exercice 2

Une barre horizontale AB est supportée par un fil vertical de constante de torsion C dont une des extrémité est fixée au centre de gravité G de AB, et l’autre extrémité est attachée à un point fixe O.

Deux masse ponctuelles de même masse sont placées sur l’axe AB de la barre.

Le moment d’inertie du système (tige + deux masses) par rapport à un axe  matérialisé par le fil vertical est J=1,46kg.m2.

La période propre du pendule de torsion en absence de frottement est T0=7min.

Étude du pendule de torsion

On néglige tous les frottement et l’angle de torsion sera noté par θ, la vitesse angulaire par dθdt et l’accélération angulaire par d2θdt2.

  1. Établir l’équation différentielle vérifiée par l’angle de torsion θ au cours des oscillations du pendule de torsion.

La solution de cette équation différentielle s’écrit sous la forme : θ(t)=θmcos(2πT0t+φ).

  1. En utilisant l’équation différentielle et sa solution, trouver l’expression de la période propre T0 du pendule en fonction de C et J.
  1. En déduire la valeur de la constante de torsion C du fil utilisé dans cette expérience.
Exploitation de la représentation θ=f(t)

On réalise deux expériences pour mesurer la période propre du pendule, l’une avec frottements, l’autre en absence de frottements.

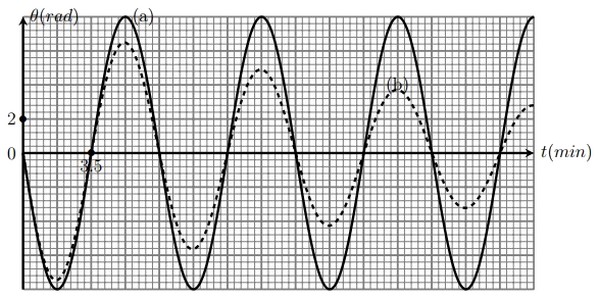

Les deux courbes (a) et (b) de la figure suivante représentent la variation de θ en fonction de t dans chaque cas :

  1. Indiquer, en justifiant votre réponse, la courbe correspond au régime pseudopériodique
  1. Déterminer, en utilisant la figure ci-dessus en absence des frottements, la valeur de la vitesse angulaire du mouvement du pendule de torsion à l’instant t=0.





5-3/ Exercice 3

Un pendule pesant est constitué d’une boule homogène de rayon r=2,5cm et de masse m=200g et d’une tige homogène de même masse que la boule et de longueur L=10r, l’une des extrémités est soudée à la boule au point A.

Le système (Tige+boule) peut tourner autour d’un axe fixe () passant par le point O de l’autre extrémité de la tige :

On néglige tous les frottements et on prend g=10m.s-2

Le moment d’inertie du système par rapport à l’axe () est J=102kg.m2.

On écarte le système de sa position d’équilibre stable d’un angle de θm=10°, puis on le lâche sans vitesse initiale à la date t=0.

1)En appliquant la relation fondamentale de la dynamique au système, montrer que l’équation différentielle du mouvement du système s’écrit sous la forme suivante :

θ¨+(16m.g.rJ).θ=0

  1. Quelle est la nature du mouvement du système.
  1. Calculer la période propre du mouvement.
  1. Déterminer l’équation horaire du mouvement de système.
