Physique et Chimie : 1ère Année Collège
Semestre 2 Devoir 1 Modèle 1
Professeur : Mr El GOUFIFA Jihad
Exercice 1 (5 pts)
- Répondre par "Vrai" ou "Faux" aux affirmations suivantes:
Un circuit comportant plusieurs boucles n’est pas un circuit en série : ________
Dans une guirlande électrique, si on enlève une lampe, les autres s’éteignent: les lampes sont montées en dérivation : ________
À la maison, les appareils électriques sont branchés en parallèle : ________
- Compléter les phrases avec les mots suivants:
bornes – fermé – courant – récepteur – générateur – ouvrir – circuit – fermer
Un dipôle est un composant possèdent deux ______________ .
Une pile est un ______________ , elle fournit le ______________ électrique.
Une lampe est un ______________ , elle a besoin de courant électrique pour s’allumer.
Un interrupteur peut être utilisé pour ______________ ou ______________ un circuit.
Un générateur et un récepteur sont indispensables pour constituer un ______________ électrique.
Pour que du courant circule dans un circuit, ce dernier doit être ______________ .
- Représenter les symboles normalisés des dipôles suivants:
Pile :
Interrupteur ouvert :
Lampe :
Interrupteur fermé :
Diode :
Moteur :
DEL :
Résistance :
Exercice 2 (6 pts)
- Schématiser chacun des montages suivants :
- Préciser s’il s’agit d’un montage en série ou en dérivation.

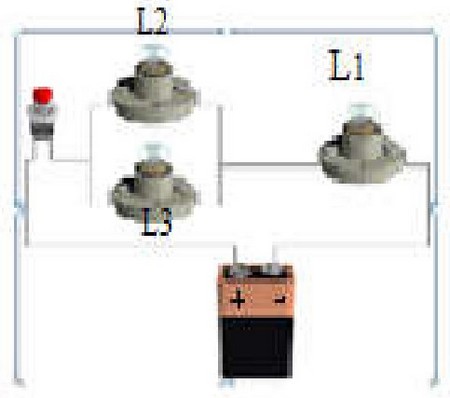

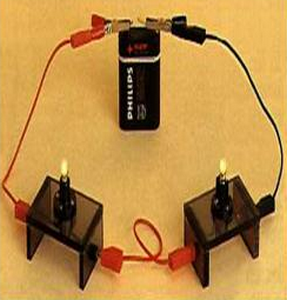

On réalise le circuit photographié ci-dessous :
- Comment sont branchées les lampes L2 et L3 ?
- Comment est montée la lampe L1 par rapport aux lampes L2 et L3 ?
- Si L1 grille, qu’observe-t-on pour chaque lampe ?
- Si L3 grille, qu’observe-t-on pour chaque lampe ?
Exercice 3 (9 pts)

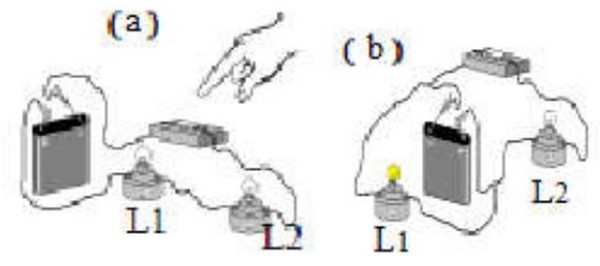

On considère les montages électriques A et B suivants :
 |
 |
| Montage A | Montage B |
- Schématisez le montage A et le montage B.
- Comment sont montées les deux lampes dans A puis dans B ?
- Que se passe-t-il, si on dévisse une lampe dans chaque circuit?
- Dans quel montage (A ou B) on introduit un interrupteur pour commander dans une seule lampe seulement ? schématisez ce montage.
- Indiquez le sens du courant par une flèche dans le circuit B ?
- Quel est l’avantage du circuit en dérivation ?
