PC 1AC - Semestre 2 Devoir 3 Modèle 2

Exercice 1 (8 pts)

1. Compléter les phrases suivantes avec les mots suivants :

en dérivation - diminue- en série - augmente

a- L’intensité dépend du nombre de récepteurs dans le circuit en série, elle __________ lorsque le nombre de récepteurs __________ et ne dépend pas de leur ordre dans le circuit.

b- La tension est la même aux bornes des dipôles montés __________ .

c- On protège les circuits électriques avec des fusibles montés __________ .

2. Répondre par "Vrai" ou par "Faux" :

a- Un nœud électrique est un point de contact entre trois fils conducteurs au moins : _________

b- Pour obtenir une tension égale à la somme de ses tensions, on associe les piles en parallèle : _________

c- Pour détecter la panne dans un circuit simple on utilise une lampe témoigne : _________

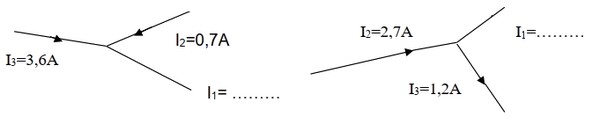

3. Déterminer le sens et l’intensité de courant $I_1$ dans chacun des cas suivants ;

Exercice 2 (8 pts)

On considère le montage représenté dans le schéma suivant :

La tension entre les bornes de la pile est $U=9V$, et la tension entre les bornes de la lampe $L_1$ est $U_1=3,8V$.

1. En appliquant la loi d'additivité des tensions, calculer la tension $U_2$ entre les bornes de la lampe $L_2$.

2. On branche entre les bornes de la lampe $L_1$ un fil de connexion, qu'arrive-t-il à $L_1$ et $L_2$ ?

$L_1$ et $L_2$ brillent. – $L_1$ et $L_2$ ne brillent pas. – $L_1$ ne brille pas et $L_2$ brille.

3. Comment s'appelle ce circuit ?

 en série – en parallèle – court-circuit

4. Pour éviter l'apparition de court-circuit, nous utilisons une résistance ou un fusible ?

Exerccie 3 (4 pts)

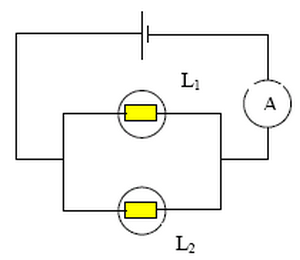

1. Représenter le sens du courant électrique principal $I$ et les courants de dérivation $I_1$ et $I_2$ dans le circuit :

L'ampèremètre A indique la valeur $I=0,35A$.

2. Calculer $I_1$ Le courant traversant la lampe $L_1$, noter que $I_2=0,20A$.
