PC 1AC - Semestre 2 Devoir 2 Modèle 2

Exercice 1 (8 pts)

1. Répondre par "Vrai" ou "Faux" :

a- Une diode est une composante électronique qui laisse passer le courant dans un seul sens : ____

b- Une DEL s’allume. Si on inverse son sens de branchement, elle s’éteint : ____

c- Le sens de rotation d’un moteur change si on inverse ses bornes : ____

2. Entourer la bonne réponse :

a- Dans un circuit en série, si on diminue la résistance, l’intensité du courant (augmente / diminue / reste la même / devient nulle).

b- Dans un circuit en série, quand on change la place de la résistance, l’intensité du courant (augmente / diminue/ reste la même / devient nulle).

3. Compléter le tableau suivant :

4. Compléter les égalités suivantes :

$$\begin{gathered} 100mA=\_\_\_\_A \\ 0,009V=\_\_\_\_mV \\ 0,25\Omega =\_\_\_\_\Omega \end{gathered}$$

Exercice 2 (8 pts)

On considère le montage électrique suivant :

1. Représenter, sur le schéma, le sens conventionnel du courant électrique dans le circuit.

2. La lampe brille-t-elle ? Justifiez.

On inverse les connexions des bornes du pile dans le circuit sans toucher aux autres dipôles du circuit.

3. La lampe brille-t-elle dans ce cas ? Justifiez.

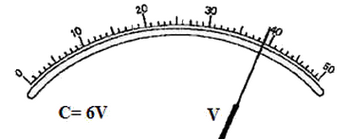

4. Donner la valeur affichée par le voltmètre en V et en mV, et la valeur affichée par l’ampèremètre en A et en mA :

5. Déterminer les valeurs des résistances des conducteurs ohmiques suivants :

$R_1=\_\_\_\_\_\Omega$	$R_2=\_\_\_\_\_\Omega$	$R_3=\_\_\_\_\_\Omega$

Exerccie 3 (4 pts)

1. Compléter le tableau du code des couleurs suivant :

2. Donner la valeur de la résistance mesurée par le multimètre qui affiche $4,42$ sur son écran sachant que le calibre utilisé est $20M\Omega$.

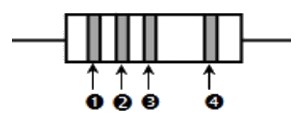

3. Préciser les quatre couleurs des anneaux de ce conducteur ohmique sachant que la résistance est $R=47K\Omega \pm 10\%$ :
