Séance 18 - Caractéristiques de quelque dipôles passifs

Sommaire

I- Dipôles passifs

1-1/ Définition

1-2/ Convention récepteur

1-3/ Exemples de dipôles passifs

II- Caractéristiques de quelques dipôles passifs

2-1/ Définition

2-2/ Montage expérimental

2-3/ Caractéristique d’une lampe

2-4/ Caractéristique d’une diode normale

2-5/ Caractéristique d’une diode Zener

2-6/ Caractéristique d’une varistance ou VDR

2-7/ Caractéristique d’une thermistance CTN ou CTP

2-8/ Caractéristique d’une photorésistance ou LDR

2-9/ Caractéristique d’une diode électroluminescente ou LED

III- Exercices

3-1/ Exercice 1

3-2/ Exercice 2

3-3/ Exercice 3

3-4/ Exercice 4

I- Dipôles passifs

1-1/ Définition

Un dipôle est un composant électrique possédant deux bornes.

La caractéristique $U=f\left(I\right)$ d’un dipôle est la représentation graphique de la tension $U$ aux bornes du dipôle en fonction du courant $I$ qui le traverse.

Le dipôle passif a une caractéristique qui passe par l’origine $\left(U=0 ; I=0\right)$.

• Exemples : lampe, conducteur ohmique…

I- Dipôles passifs

1-2/ Convention récepteur

Dans la convention récepteur, la tension $U$ aux bornes d’un dipôle passif et l’intensité $I$ du courant qui le traverse sont de sens contraire :

I- Dipôles passifs

1-3/ Exemples de dipôles passifs

II- Caractéristiques de quelques dipôles passifs

2-1/ Définition

La caractéristique courant-tension (ou tension-courant) d’un dipôle est la courbe reliant les variations de la tension $U$ à ses bornes en fonction de l’intensité du courant $I$ qui le traverse : $I= f\left(U\right)$ ou $U= g\left(I\right)$.

La caractéristique d’un dipôle passif passe toujours par l’origine des axes $\left(U=0 ; I=0\right)$.

Grâce à la caractéristique d'un dipôle électrique, on peut prévoir le comportement du dipôle sans savoir sa composition interne.

II- Caractéristiques de quelques dipôles passifs

2-2/ Montage expérimental

Pour tracer la caractéristique d’un dipôle passif $D$, on réalise l'un des deux montages suivants :

II- Caractéristiques de quelques dipôles passifs

2-3/ Caractéristique d’une lampe

Symbole

Tableau des résultats

Caractéristique $U=f\left(I\right)$

Conclusion

La caractéristique de la lampe à incandescence est non linéaire et passe par l’origine.

La lampe est un dipôle passif non linéaire et symétrique.

II- Caractéristiques de quelques dipôles passifs

2-4/ Caractéristique d’une diode normale

Symbole

On appelle le sens de $A$ vers $K$ le sens direct ou le sens passant de la diode.

On appelle le sens de $K$ vers $A$ le sens indirect ou le sens bloquant de la diode.

Tableau des résultats

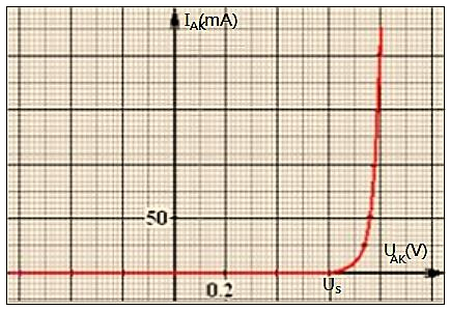

Caractéristique $U=f\left(I\right)$

Conclusion

La diode est un dipôle passif non linéaire et asymétrique.

- Lorsque la diode est polarisée en direct $U_{AK}>0$, elle ne laisse pas passer le courant que si la tension dépasse la tension seuil $U_s=0,6V$.

- Lorsque la diode est polarisée en inverse $U_{AK}<0$, elle se comporte comme un isolant ou un interrupteur ouvert.

II- Caractéristiques de quelques dipôles passifs

2-5/ Caractéristique d’une diode Zener

Symbole

Tableau des résultats

Caractéristique $U=f\left(I\right)$

Conclusion

La diode Zener est un dipôle passif asymétrique, sa caractéristique est non linéaire.

- Dans le sens direct, la diode Zener se comporte comme une diode normale ou $U_s=0,6V$.

- En sens inverse, la diode Zener laisse passer le courant lorsque la tension $U_{KA}$ dépasse une tension Zener $U_Z$.

II- Caractéristiques de quelques dipôles passifs

2-6/ Caractéristique d’une varistance ou VDR

Définition

La varistance ou VDR est résistor dont la résistance dépend de la tension.

Symbole

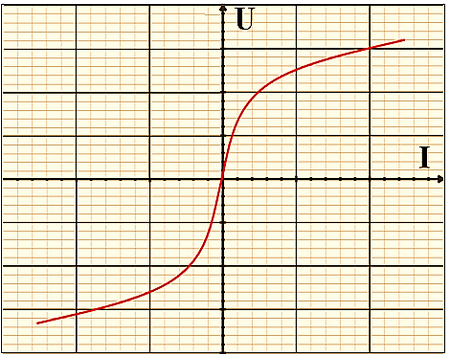

Caractéristique $U=f\left(I\right)$

Conclusion

La caractéristique d'une VDR est symétrique et non linéaire donc ses deux bornes jouent le même rôle.

La résistance d’une VDR diminue quand la tension appliquée entre ses bornes augmente.

II- Caractéristiques de quelques dipôles passifs

2-7/ Caractéristique d’une thermistance CTN ou CTP

Définition

La thermistance est un dipôle dont la résistance dépend de la température.

On distingue deux types :

• Les thermistances à Coefficient de température positif (CTP) : leurs résistances augmentent quand la température augmente.
• Les thermistances à Coefficient de température négatif (CTN) : leurs résistances diminuent quand la température augmente.

Symbole et caractéristique $U=f\left(I\right)$

Conclusion

La thermistance est un dipôle passif, linéaire et symétrique, sa résistance varie avec la température.

II- Caractéristiques de quelques dipôles passifs

2-8/ Caractéristique d’une photorésistance ou LDR

Définition

La photorésistance est un dipôle dont la résistance dépend de la l'éclairement qu'il reçoit.

Symbole

Caractéristique $U=f\left(I\right)$

Conclusion

La photorésistance est un dipôle passif, linéaire et symétrique dont la résistance varie avec l’éclairage qui il reçoit.

II- Caractéristiques de quelques dipôles passifs

2-9/ Caractéristique d’une diode électroluminescente ou LED

Définition

La diode électroluminescente se comporte comme une diode normale, et elle émet de la lumière lorsqu'elle est parcourue par un courant électrique.

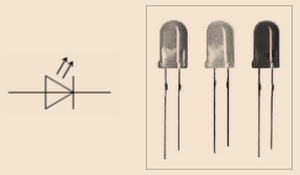

Symbole

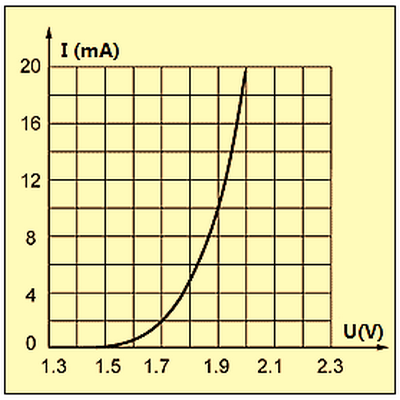

Caractéristique $U=f\left(I\right)$

Conclusion

La LED est un dipôle passif non linéaire et non symétrique.

III- Exercices

3-1/ Exercice 1

On considère la caractéristique d’un conducteur ohmique $D_1$ représentée dans la figure 1 :

1. S’agit-il d’un dipôle passif ou actif ? Justifier votre réponse. Calculer la résistance $R_1$ du conducteur ohmique $D_1$.

On branche le conducteur précédent dans le circuit de la figure 2 tel que la tension aux bornes du générateur est $U_{PN}=12V$, et $D_2$ un conducteur ohmique de résistance $R_2=50\Omega$.

2. Présenter le sens du courant électrique et la tension aux bornes de chaque dipôle.

3. Calculer la valeur de l’intensité du courant qui circule dans le circuit.

4. Calculer la tension aux bornes de chaque conducteur ohmique.

On remplace le conducteur ohmique $D_2$ par une diode de tension seuil est $U_S=0,6V$.

5. Faire le schéma du montage sachant que la diode est passante.

6. Calculer l’intensité du courant $I\text{'}$ qui circule dans le circuit. En déduire la tension aux bornes du conducteur ohmique $D_1$.

III- Exercices

3-2/ Exercice 2

On considère le circuit électrique représenté sur la figure suivante et constitué de :

• un générateur sa tension entre ses bornes est $U_{PN}=1,5V$.
• un conducteur ohmique de résistance $R$.
• un dipôle à jonction (sa caractéristique est représentée par la courbe ci-dessous).

1. Écrire l’expression de la tension $U_{BN}$ en fonction de $U_{PN}$ et $R$.

La valeur de l’intensité du courant qui circule dans le circuit est $I=25mA$.

2. Calculer la tension $U_{BN}$.

3. Calculer la résistance $R$ du conducteur ohmique.

4. Quelle sera la valeur minimale de la résistance qu’il faut utiliser dans le circuit pour la diode ne se détériore pas ?

On inverse le branchement du générateur de la figure 1.

5. Comment la diode est polarisée ?

6. Déterminer la valeur de la tension $U_{BP}$ et $U_{BN}$.

III- Exercices

3-3/ Exercice 3

On considère le montage électrique constitué d’un générateur $G$, de deux conducteurs ohmique de résistance $R_1$ et $R_2$ et d’une diode zener (sa caractéristique est représenté dans la courbe suivante) :

On donne : $U_{PN}=6V ; R_1=10\Omega ; R_2=100\Omega$

1. La diode est polarisée en directe ou en inverse ? Justifie votre réponse.

2. Calculer l’intensité électrique délivrée par le générateur.

3. Calculer l’intensité du courant électrique qui traverse la branche $CD$ puis qui traverse la branche $AK$.

On remplace la diode zener par la diode à jonction polarisée en sens inverse.

4. Dessiner le nouveau montage du circuit.

5. Calculer le courant électrique délivré par générateur.

III- Exercices

3-4/ Exercice 4

On suppose que la tension seuil de la diode est $U_S=0,6V$

On donne $R_1=320\Omega$ et $R_2=460\Omega$.

1. Pour quelle valeur de $U_{PN}$ la diode devient-elle passante ?

On prend $U_{PN}=6V$

2. Calculer $I_D$, l’intensité du courant qui circule dans la diode

3. Déduire les tensions $U_{R_1}$ et $U_{R_2}$ aux bornes de $R_1$ et $R_2$.
