Physique et Chimie : Tronc Commun
Séance 10 (Équilibre d'un corps sous l'action de 3 forces)
Professeur : Mr EL GOUFIFA Jihad
Sommaire
I- Condition d’équilibre d’un solide soumis à trois forces
1-1/ Expérience
1-2/ Observations
1-3/ Relation entre les vecteurs forces
1-4/ Condition d’équilibre
II- Forces de frottement
2-1/ Expérience
2-2/ Angle de frottement - Coefficient de frottement
2-3/ Angle de frottement statique
III- Exercices
3-1/ Exercice 1
3-2/ Exercice 2
3-3/ Exercice 3
3-4/ Exercice 4
I- Condition d’équilibre d’un solide soumis à trois forces
1-1/ Expérience

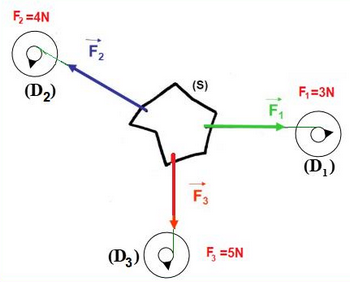

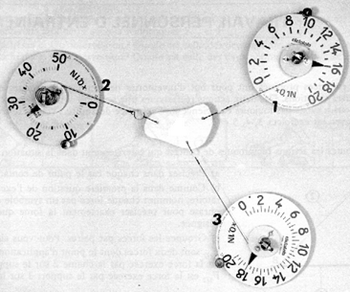

Une plaque de polystyrène légère (de poids négligeable) est soumise à l’action de trois forces par
l’intermédiaire de trois fils tendus.
Trois dynamomètres mesurent ces forces.
I- Condition d’équilibre d’un solide soumis à trois forces
1-2/ Observations

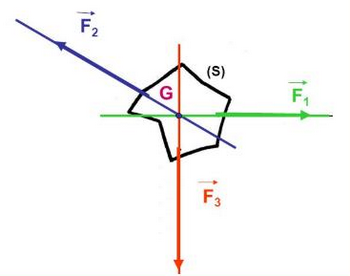

Les lignes d'action des trois forces se trouvent dans le même plan : on dit qu'elles sont coplanaires.
Les lignes d'action des trois forces se coupent en un même point : on dit qu'elles sont concourantes.
I- Condition d’équilibre d’un solide soumis à trois forces
1-3/ Relation entre les vecteurs forces
Méthode graphique
En traçant le polygone des forces à une échelle choisie.
On place l’origine d’un des vecteurs à l’extrémité de l’autre vecteur et on complète le triangle.
La ligne polygonale des trois forces est fermée traduit graphiquement la relation vectorielle :
→F1+→F2+→F3=→0
I- Condition d’équilibre d’un solide soumis à trois forces
1-3/ Relation entre les vecteurs forces
Méthode analytique (projection)

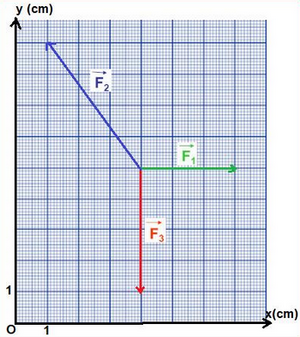

Dans un repère orthonormé déterminons les coordonnées de chaque force :
→F1(F1x=3F1y=0) ; →F2(F2x=-3F2y=4) ; →F3(F3x=0F3y=-4)
La projection des trois forces sur l’axe Ox et Oy donne :
{F1x+F2x+F3x=0F1y+F2y+F3y=0
Donc, on a :
→F1+→F2+→F3=→0
I- Condition d’équilibre d’un solide soumis à trois forces
1-4/ Condition d’équilibre
Si un corps soumis à trois forces →F1, →F2 et →F3 est en équilibre :
- Les trois forces sont coplanaires et concourantes.
- La somme vectorielle des trois forces est nulle.
Remarques
La deuxième condition s’exprime par la relation vectorielle : →F1+→F2+→F3=→0
Cette condition d’équilibre peut-être facilement généralisée à un nombre quelconque de forces.
II- Forces de frottement
2-1/ Expérience

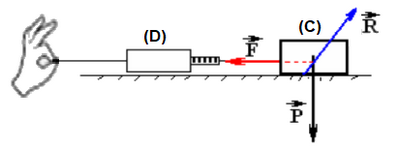

Sur une table horizontal, on place un corps (C) sur lequel on exerce une force →F à l’aide d’un dynamomètre (D), comme l’indique la figure suivante :
On augmente successivement l’intensité de la force →F jusqu’à ce que le corps (C) se mette en mouvement.
On constate le corps reste en équilibre tend que la force F est inférieure à une valeur minimale Fm.
II- Forces de frottement
2-2/ Angle de frottement - Coefficient de frottement

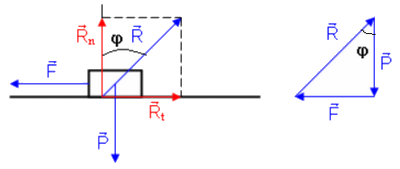

On constate que la réaction →R exercée par la table n’est pas perpendiculaire à la surface de contact, elle forme un angle φ avec la normale qu’on appelle angle de frottement.
On peut décomposer la réaction →R en deux composantes :
- →RN : La composante normale.
- →RT : La composante tangentielle qui s’appelle force de frottement →f.
On appelle le coefficient de frottement :
k=tanφ=RTRN
II- Forces de frottement
2-3/ Angle de frottement statique
Le corps (C) est en équilibre sous l’action de trois forces : →F, →R et son poids →P.
À cause des frottements, le corps (C) reste en équilibre tant que la force →F est intérieure à une valeur minimale →Fm.
- F<Fm : le solide est en équilibre φ<φ0 tel que φ0 est l’angle de frottement statique.
- F>Fm : le solide est en mouvement φ>φ0.
On définit le coefficient de l’angle statique k0 par la relation : k0=tanφ0
III- Exercices
3-1/ Exercice 1

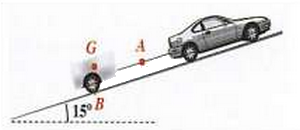

Sur une route faisant un angle de 15° avec l'horizontale, une remorque de masse m=500kg est accrochée à l'arrière d'une voiture. L'ensemble est immobile comme l'indique le schéma suivant :
A est le point d'application de la force →F exercée par la voiture sur la remorque, la valeur de cette force est égale à 1250N.
G est le centre de gravité de la remorque. On néglige les forces de frottements.
- Calculer la valeur P du poids de la remorque (on prendra g=10 N.kg-1 ).
- Donner les caractéristiques de la force →F et du poids →P.
- Représenter le poids →P et la force →F (échelle: 1cm↔1000N).
- Quelle troisième force s’exerce sur la remorque ? Donner son point d’application, sa direction et son sens.
- La remorque étant en équilibre, construire la dynamique des forces et déterminer graphiquement la valeur de la troisième force.
III- Exercices
3-2/ Exercice 2
Une sphère (S) homogène, de masse m=1,4Kg de rayon r=10cm et de centre O, est attachée en A à un mur vertical parfaitement lisse, par l’intermédiaire d’un fil fixé en un point B de sa surface.
La sphère repose en M contre le mur.
- Quelles sont les forces extérieur exerce sur la sphère ?
- Quelles relations existe-t-il entre ces forces à l’équilibre de la sphère ?
- En déduire que la droite AB passe par O.
Le fil AB a une longueur l=20cm.
- Calculer les intensités de la tension du fil et de la réaction du mur.
On prendra g=10N.Kg-1
III- Exercices
3-3/ Exercice 3
Un câble (f1) et un ressort (R) sont fixés au plafond, et attachées à un anneau (de masse négligeable) qui support une charge (solide (S)) de masse m=500g, l'allongement du ressort est ΔL=5cm.
L’anneau est en équilibre. On prendra g=10N.Kg-1.
- Faire l’inventaire des forces appliquées à l’anneau.
- Représenter ces forces.
- Calculer K la raideur du ressort.
- Calculer T l'intensité de la force exercée par le fil.
III- Exercices
3-4/ Exercice 4

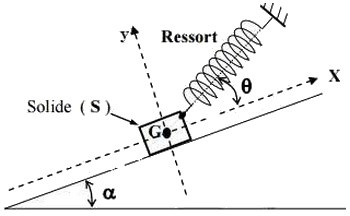

Un solide (S) de masse m=200g est maintenu à l’équilibre sur un plan incliné parfaitement lisse d’inclinaison α=30° par rapport à l’horizontale par l’intermédiaire d’un ressort de masse négligeable, de constante de raideur k=40N.m-1 et allongé.
L’axe du ressort fait un angle θ=20° avec la ligne de la grande pente du plan incliné :
- Rappeler la condition d’équilibre d’un solide soumis à trois forces.
La tension du ressort est →T, la réaction normale de la grande pente du plan incliné est →RN, le poids du solide (S) est →P.
- Représenter les forces exercées sur le solide (S).
- Écrire la condition d'équilibre du solide (S).
- Déterminer les expressions des coordonnées de ces forces dans le repère orthonormé R(G,→i,→j).
- Exprimer l’allongement ΔL du ressort en fonction de m, g, θ, k et α.
- Calculer ΔL.
On donne : g=10N.kg-1
