• 1

    التمرين 1

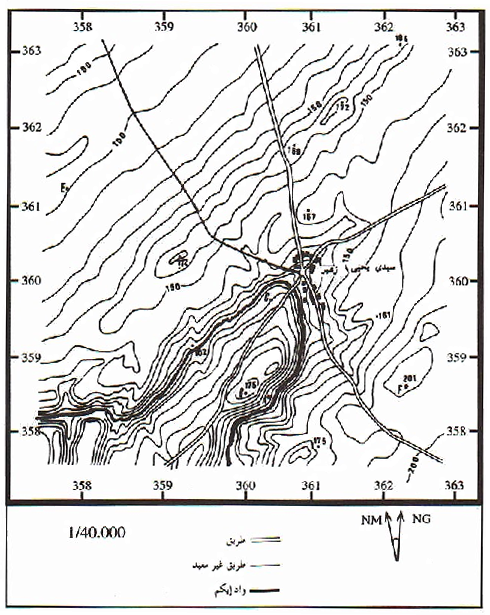

    نقترح عليك دراسة الخريطة الطبوغرافية التالية

    1 خريطة طبوغرافية لمنطقة سيدي يحيى زعير لأن الخريطة تأخذ اسم المنطقة الممثلة كعنوان لها.

    2 NG : الشمال الجغرافي و NM الشمال المغناطيسي

    3 مفتاح الخريطة

    4 175mB و 100mE

    5 10m=150-1005=الأصغر الارتفاعالارتفاعين بين الفوارق عدد

    إذن: فارق الارتفاع لهذه الخريطة هو: 10m

    6 المسافة الحقيقية = المسافة على الخريطة × مقلوب السلم.

    المسافة بين  B و 344000cm=40.000×8,6=E3440m      =3,44 km   =

    7 إحداثيات B هي 360,388,5

    8

    بين A وB تظهر المنحنيات متقاربة

    بين A وF تظهر المنحنيات متباعدة

    9 الانحدار شديد بين A وB أما بين A وF فهو ضعيف

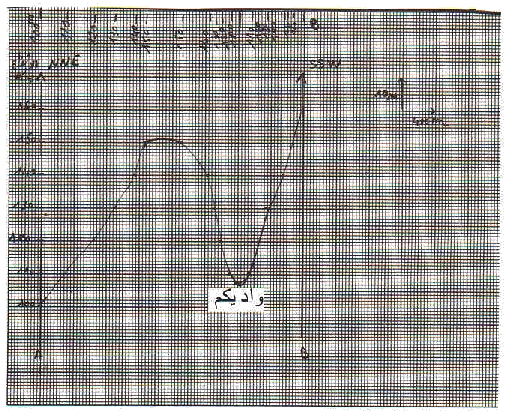

    10

  • 2

    التمرين 2

    تمثل الوثيقة خريطة لمنطقة معينة.

    1 احسب فارق ارتفاع هذه الخريطة

    2 حدد أين توجد النقطة A بالنسبة للنقطة C

    3 حدد اتجاه مجرى واد الشاري معللا جوابك

    4 بكم تبعد النقطة E عن النقطة D في الميدان؟

    5 ارسم على الخريطة بخط متقاطع الطريق الذي يوصل من A الى B دون تغيير الارتفاع.

    1 10m

    2 في شمالها

    3 مجرى الواد نحو الشمال (أعلى الخريطة) لأن الانحدار في هذا الاتجاه في انخفاض

    4 على الخريطة المسافة 6,7cm=

    المقياس 120.000=

    المسافة الحقيقية            6,7×20.000=1,34km=134000m=

    5 بين منحنيين متتاليين

  • 3

    التمرين 3

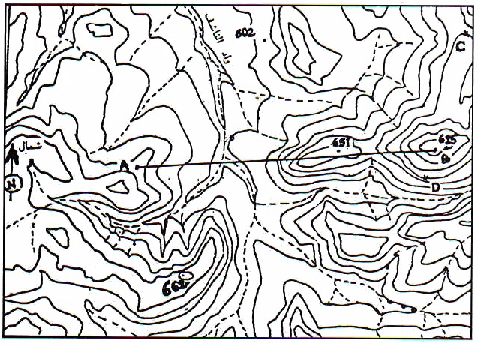

    يمثل الشكل جانبه، جزءا من خريطة طبوغرافية لجنوب مدينة وجدة غرب جبل حمراء.

    1 عرف منحنى المستوى

    2 حدد تساوي البعد لهذه الخريطة

    3 قارن الانحدار بين BC والانحدار

    بين BD علل جوابك

    4 احسب المسافة الحقيقية بـ km على خط مستقيم أفقي بين AB

    5 حدد اتجاه مجرى واد الناشف. علل جوابك

    1 تعريف منحنى المستوى: هو نقط لها نفس الارتفاع

    2 فارق الارتفاع أو تساوي البعد: 10m

    لشرح طريقة التوصل الى هذه النتيجة. لاحظ الفرق بين منحنيين سميكين، ستجد  منحنيات المستوى يعني خمسة فوارق الارتفاع. واعتمادا على نقط الارتفاع 602 (القريبة من منحنى

    سميك: 600m) و 651 القريبة من منحنى آخر سميك 650m)

    نستعمل الصيغة التالية: m10=600-6505=المنحنى الأصغر - المنحنى الأكبرعدد فوارق الارتفاع

    3 الانحدار بين BD أقوى من الانحدار بين BC لأن منحنيات المستوى متقاربة بين BD ومتباعدة بين BC.

    4 المسافة الحقيقية ب km:

    المسافة AB (على الخريطة) 7,1cm

    المسافة على الخريطةالمقياس

    المقياس: 2,5cm500m

    المسافة الحقيقية 7,1×5002,5=1,42km=

    5 يتجه واد الناشف نحو الشمال. لأن التضاريس أكثر انخفاضا في الشمال.

  • 4

    التمرين 4

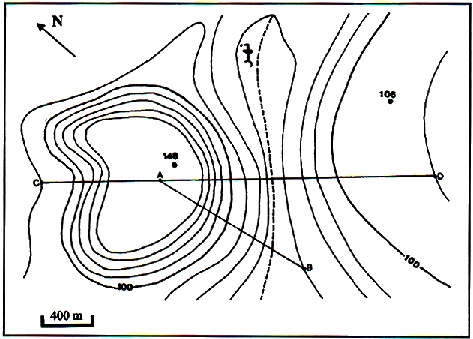

    تمثل الوثيقة التالية جزءا من خريطة طبوغرافية

    1 حدد مقياس هذه الخريطة

    2 احسب المسافة الحقيقية بين A وB

    3 حدد اتجاه مجرى النهر

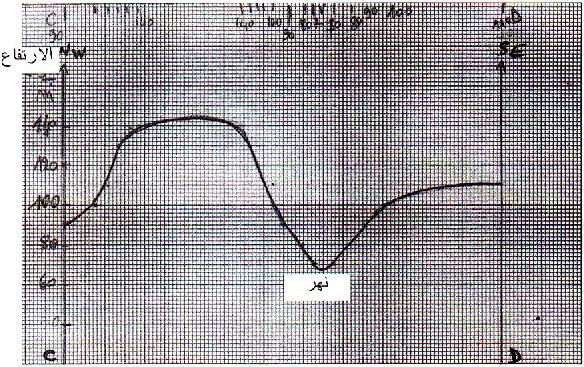

    4 أنجز الجانبية الطبوغرافية بين C وD

    1 400m1,6cm أي: 40000cm

    x       1cmx=400001,6=25000

    المقياس هو: 125000

    2 المسافة الحقيقية = المسافة على الخريطة × مقلوب السلم

        25.000   ×       4,8           =                                                 = 120.000cm                                          =  1,2km

    3 نحو أعلى الخريطة أي المجرى نحو الشمال
