الوقاية من أخطار التيار الكهربائي - تمارين محلولة

يرمز للتوتر الكهربائي بـ $\left(U\right)$ وحدته العالمية هي الفولط $\left(V\right)$ يقاس بواسطة جهاز (الفولطمتر) الذي يركب في الدارة الكهربائية على (التوازي)

- نتائج حدوث الدارة القصيرة

• ارتفاع درجة الحرارة في الدارة
• ظهور شرارات
• اندلاع حريق
• إتلاف الأجهزة الكهربائية

- لتفادي حدوث دارة قصيرة يجب استعمال صهائر والفاصل الكهربائي (في التركيب المنزلي)

- رمز الصهيرة هو:  وتركب على التوالي مع الجهاز الذي نريد حمايته من الدارة القصيرة.

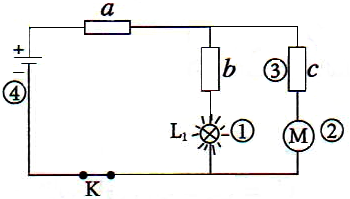

$\overline{)1}$

• $1$ المصباح: $L_1$
• $2$ محرك
• $3$ صهيرة
• $4$ عمود
• $5$ قاطع التيار مغلوق

$\overline{)2}$

دور العنصر $\left(a\right)$ صهيرة لتفادي إتلاف العمود

دور العنصر $\left(b\right)$ صهيرة لتفادي إتلاف المصباح $L_1$

دور العنصر $\left(c\right)$ صهيرة لتفادي إتلاف المصباح $L_2$

$\overline{)3}$

$\overline{)1}$

$\overline{)2}$ العلاقة بين توتر العمود وتوترات المصابيح

$U_G$ : توتر العمود

$U_1$ : توتر المصباح $L_1$ العلاقة هي: $\boxed{U_G=U_1=U_2}$

$U_2$ : توتر المصباح $L_2$ لأن المصباحين مركبان على التوازي

$\overline{)3}$ قانون العقد المطبق في هذه الدارة هو:

$I=I_1+I_2$

$I$ : شدة التيار التي ينتجها العمود

$I_1$ : شدة التيار المارة بالمصباح $L_1$

$I_2$ : شدة التيار المارة بالمصباح $L_2$

$\overline{)4}$ تحديد قيمة توتر كل مصباح

نعلم أن توتر العمود هو: $U_G=6,2V$

وبالتالي فإن توتر المصباح $L_1$ هو: $U_1=6,2V$

وتوتر المصباح $L_2$ هو: $U_2=6,2V$ (لأن المصباحين مركبان على التوازي)
