PC 3AC - Examen Régional 3

I- Exercice 1 (12 pts)

1-1/ Partie 1

1. Compléter la phrase suivante par les mots convenables :

On associe à toute action mécanique une grandeur physique nommée ______________ , on la représente par un vecteur ______________ , son intensité F est mesurée par un ______________ et son unité dans le système international est symbolisée par la lettre ______________ .

2. Répondre par « Vrai » ou « Faux » :

a- La masse d’un corps ne dépend pas du lieu : _________

b- Le poids d’un corps est une grandeur physique constante : _________

c- Le point d’application du poids d’un corps est son centre de gravité : _________

d- L’intensité de pesanteur g sur la surface de la terre est égale à son intensité sur la surface de la lune : _________

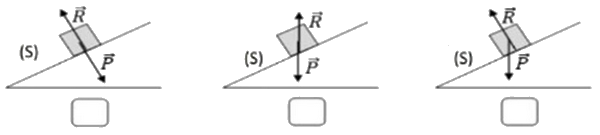

3. Cocher la case sous le schéma qui représente l’équilibre d’un corps solide (S) sur un plan incliné soumis à deux forces  et  . Justifier ta réponse :

Justification de la réponse : ____________________________________________________

____________________________________________________________________________________

1-2/ Partie 2

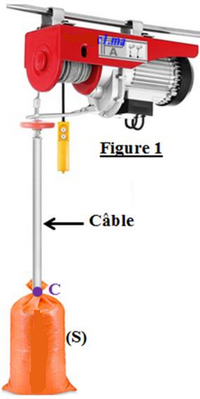

Un treuil soulève un sac de sable $\left(S\right)$ de masse $m$ :

Le sac s’arrête lorsque qu’il atteint la hauteur souhaitée.

1. Faire le bilan des forces qui s’exercent sur $\left(S\right)$ à l’arrêt.

2. Calculer le poids du corps $\left(S\right)$, on donne $m=70kg$ et $g=10N/kg$.

3. Déduire, en justifiant, l’intensité de la force $\overrightarrow{F}$ exercée par la câble sur $\left(S\right)$.

$C$ est le point de contact entre le câble et le sac.

4. Représenter sur la figure 1 la force $\overrightarrow{F}$ avec l’échelle $1cm\leftrightarrow 350N$.

Le sac tombe lorsqu’on le détache du câble.

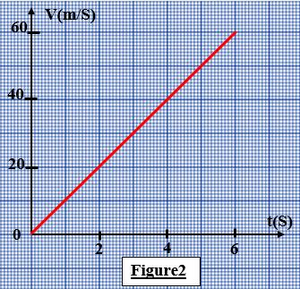

La figure 2 représente la variation de sa vitesse durant son mouvement en fonction du temps :

5. Comment varient les distances parcourues par le sac pendant des durées de temps égales et successives ?

6. Déduire en justifiant, la nature du mouvement du sac.

II- Exercice 2 (4 pts)

1. Lier par une flèche le nom de chaque grandeur physique avec son symbole et son unité :

Le graphique suivant représente la variation de la tension $U$ aux bornes d’un conducteur ohmique de résistance $R$ en fonction de l’intensité du courant $I$ qui le traverse :

2. Déterminer graphiquement la valeur de $R$.

3. Calculer l’intensité de courant $I$ qui traverse le conducteur ohmique lorsqu’il est soumis à une tension $U=9V$.

III- Exercice 3 (4 pts)

La photo suivante a été prise, à l’instant $t$, lors de la poursuite d’une voiture par un gendarme, la voiture roule sur l’autoroute à une vitesse de $144km/h$ :

• Quelle doit être la vitesse $V_g$ du gendarme pour qu’il puisse rattraper la voiture dans une durée $\Delta t=60S$ à partir de l’instant $t$ ?

On donne la distance$d=100m$.

Pour vous aider, répondre aux questions suivantes :

1. Calculer la distance $D$ parcourue par le conducteur de la voiture pendant la durée $\Delta t$.

2. Déduire, en $km/h$, la vitesse $V_g$.
